TEHNIČKE KARAKTERISTIKE -(pdf) ARCO Rock Bolt System – (pdf)

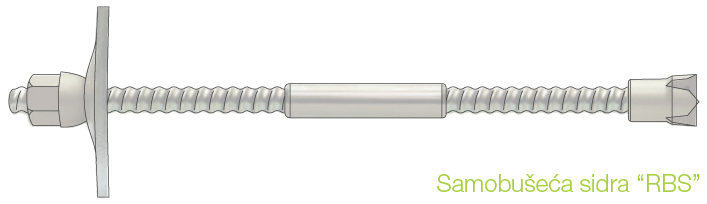

Sidrene šipke
Tip šipke | R32x5,6 Standard CE | R32x7,2 Standard | R32x5,2 Termic CE | R38x8,2 Standard | R38x5,2 Termic CE | R38X7,1 Termic CE | R51x9,4 Standard | R51x7 Termic CE |
|
|---|---|---|---|---|---|---|---|---|---|
| RR03206S | RR03207S | RR03205T | RR03808S | RR03805T | RR03807T | RR05109S | RR05107T | ||
Sila loma | kN | 300 | 400 | 450 | 600 | 580 | 700 | 800 | 1000 |
Granica istezanja fy 0,2% | kN | 240 | 320 | 380 | 450 | 480 | 600 | 630 | 800 |
Istezanje Agt | % | > 12,0 | > 15,0 | > 5,0 | > 15,0 | > 5,0 | > 5,0 | > 15,0 | > 5,0 |
Nominalni diametar | mm | 32,0 | 32,0 | 32,0 | 38,0 | 38,0 | 38,0 | 51,0 | 51,0 |
Efektivni diametar | mm | 31,3 | 31,3 | 31,3 | 38,0 | 38,0 | 38,0 | 51,0 | 51,0 |
Interni diametar | mm | 17,0 | 14,0 | 18,0 | 18,5 | 25,0 | 20,5 | 19,0 | 37,0 |
Debljina | mm | 5,3 | 7,2 | 5,2 | 8,2 | 5,2 | 7,1 | 9,4 | 7,1 |
Srednji presjek | mm2 | 450 | 530 | 430 | 750 | 530 | 680 | 1150 | 950 |
Težina | kg/mt | 3,5 | 4,2 | 3,3 | 6,2 | 4,2 | 5,5 | 9,4 | 7,5 |
Lom R | Mpa | > 550 | > 630 | > 1100 | > 630 | > 1100 | > 1100 | > 630 | > 1100 |
Istezanje Reh | Mpa | > 370 | > 345 | > 900 | >345 | > 900 | > 900 | > 345 | > 900 |
Postotak istezanja | % | > 15,0 | > 17,0 | > 5,0 | > 17,0 | > 5,0 | > 5,0 | > 17,0 | > 5,0 |
Navoj | R32 -lijevi navoj | R38 -lijevi navoj | R51- lijevi navoj | ||||||
Broj sidara u buntu | n° | 50 | 50 | 50 | |||||
Duljine sidara | mt | 1,2, 3, 4, 6, 12 (ostalo po upitu) | |||||||
Tip šipke | R76x6,3 Termic CE | R76x8,0 Termic CE | R76X10,0 Termic CE | R90X8 Termic CE | R114X8 Termic CE |
|
|---|---|---|---|---|---|---|
| RR07606T | RR07608T | RR07610T | RR09008T | RR11408T | ||
Sila loma | kN | 1400 | 1800 | 2200 | 2000 | 2600 |
Granica istezanja | kN | 1100 | 1400 | 1700 | 1500 | 1900 |
Istezanje Agt | % | > 5,0 | > 5,0 | > 5,0 | > 5,0 | > 5,0 |
Nominalni diametar | mm | > 76,0 | 76,0 | 76,0 | 90,0 | 114,0 |
Vanjski efektivni diametar | mm | > 75,9 | 75,9 | 75,9 | 88,3 | 114,3 |
Interni diametar | mm | 64,0 | 60,0 | 56,0 | 71,2 | 95,5 |
Debljina | mm | 6,3 | 8,0 | 10,0 | 8,0 | 8,0 |
Srednji presjek | mm2 | 1300 | 1690 | 2050 | 1950 | 2550 |
Težina | kg/mt | 10,8 | 13,5 | 16,3 | 16,0 | 21,0 |
Lom R | Mpa | > 1100 | > 1100 | > 1100 | > 1100 | > 1100 |
Istezanje Reh | Mpa | > 900 | > 900 | > 900 | > 900 | > 900 |
Postotak istezanja | % | > 5,0 | > 5,0 | > 5,0 | > 5,0 | > 5,0 |
Navoj | ARCO Desni navoj | ARCO Desni navoj | ARCO Desni navoj | |||
Broj sidara u buntu | n° | 24 | 24 | 19 | ||
Duljine sidara | mt | 1,2, 3, 4, 6, 12 (ostalo po upitu) | ||||

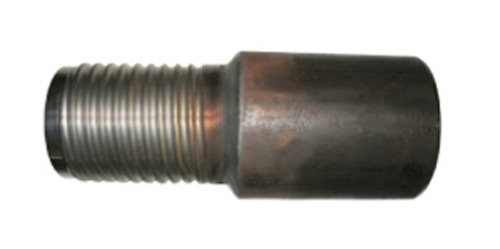

Spojnice
Tip spojnice / Kod | MR032C | MR032S | MR032T | MR038C | MR038S | MR038T | MR051C | MR051T | |
|---|---|---|---|---|---|---|---|---|---|
 | |  |  | |  | | |
||
Snaga | kN | 400 | 400 | 500 | 450 | 450 | 700 | 1100 | 1100 |
Diametar | mm | 42 | 42 | 45 | 51 | 51 | 60 | 72 | 70 |
Duljina | mm | 125 | 160 | 150 | 160 | 200 | 180 | 150 | 180 |
Težina | mm | 0,7 | 0,8 | 1,0 | 1,2 | 1,4 | 2,5 | 2,8 | 2,9 |
Broj spojnica u kutiji | n° | 30 | 30 | 30 | 20 | 20 | 10 | 9 | 10 |
Tip spojnice / kod | MR076S | MR076T | MR090S | MR090T | MR114S | MR114T | |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |
||
Snaga | kN | 1000 | 2500 | 1500 | 2500 | 2000 | 3200 |
Diametar | mm | 88,9 | 101 | 101 | 114 | 127 | 140 |
Duljina | mm | 230 | 230 | 230 | 230 | 230 | 230 |
Težina | mm | 3,2 | - | - | - | - | - |
Broj spojnica u kutiji | n° | - | - | - | - | - | - |
TIP “C” bez međugraničnika
TIP “S” sa međugraničnikom
TIP “T” sa međugraničnikom
Matice
Matica | DR032S | DR032T | DR038S | DR038T | DR051T | DR076T | DR076M | DR090M | DR090MX | DR114 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  | ||||
Snaga | kN | 400 | 500 | 500 | 700 | 1100 | 1500 | 2500 | 1500 | 2500 | 1500 |
Ključ / diametar | mm | 46 | 46 | 52 | 60 | 75 | 100 | 101 | 101 | 114 | 127 |
Duljina | mm | 50 | 60 | 60 | 70 | 80 | 85 | 90 | 115 | 115 | 115 |
Težina | kg | 0,5 | 0,5 | 0,7 | 1,0 | 1,8 | 2,5 | - | 1,5 | 3,7 | - |
Broj u kutiji | n° | 30 | 30 | 30 | 25 | 14 | - | - | - | - | - |
Type S- zaobljena matica
Type T- Heksagonalna matica
Type M – Kružni presjek
Type MX – Kružni presjek
Matice s uškom
Matica | GR032S | GR032T | DR038S | GR038T | |
|---|---|---|---|---|---|
 |  |  |  |
||
Snaga | kN | 400 | 500 | 500 | 700 |
Ključ / diametar | mm | 46 | 46 | 52 | 60 |
Duljina | mm | 50 | 60 | 60 | 70 |
Težina | kg | 0,8 | 1,0 | 0,8 | 1,4 |
Broj u kutiji | n° | 25 | - | 25 | - |
Pločice
Ploča | PR150X8 | PR150X8B | PR200X8 | PR200X8B | PR200X10 | PR200X10B | PR200X12 | PR200X12B | PR250X25 | |
|---|---|---|---|---|---|---|---|---|---|---|
Profil | Ravna | Zaobljena | Ravna | Zaobljena | Ravna | Zaobljena | Ravna | Zaobljena | Ravna | |
Dimenzije | mm | 150x150 | 150x150 | 200x200 | 200x200 | 200x200 | 200x200 | 200x200 | 200x200 | 250x250 |
Debljina | mm | 8 | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 25 |
Diametar rupe | mm | 34 | 34 | 44 | 44 | 44 | 44 | 44 | 44 | na upit |
Težina | kg | 1,7 | 1,3 | 2,3 | 2,4 | 3,0 | 3,0 | 3,6 | 3,6 | 12,5 |
Broj u kutiji | n° | 10 | 10 | 5 | 5 | 5 | 5 | 5 | 5 | - |

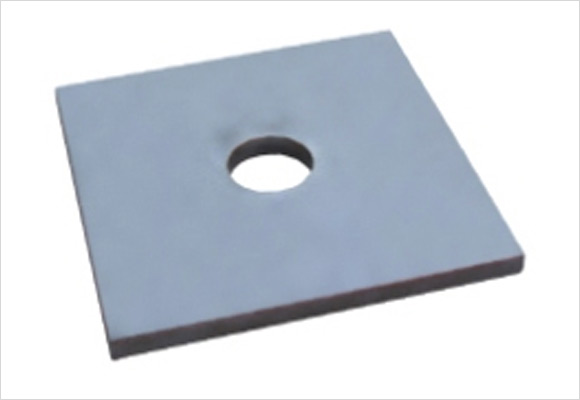

Ravna pločica
Upotrebljavati s hexagonalnim maticama.

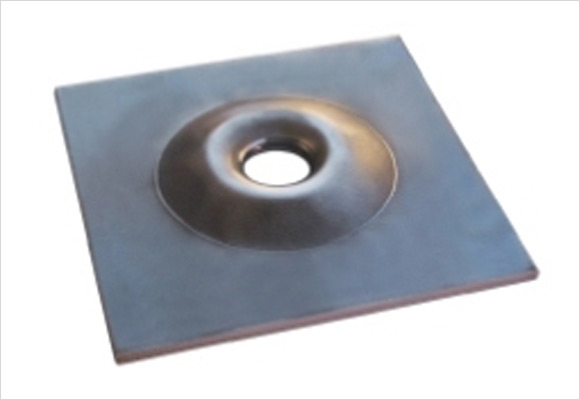

Zaobljena pločica
Upotrebljavati sa zaobljenim maticama.
Ravna pločica sa uškom
Upotrebljavati za ukrižanu čeličnu užad
Pločica zaobljnih rubova
Upotrebljavati za pričvšćivanje čeličnih užadi i mreže za pokos.

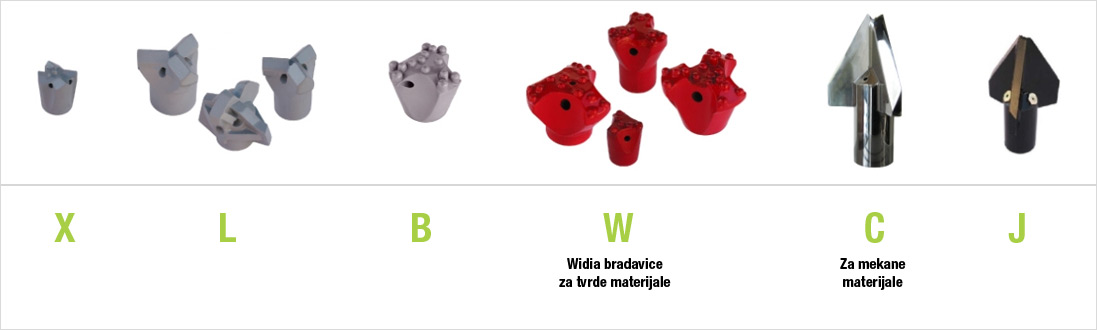

Bušeća glava
Bušeća glava | BR03251 | BR032076 | BR038076 | BR038110 | BR051095 | BR076130 | BR038115 | BR051095 | |
|---|---|---|---|---|---|---|---|---|---|
| Križni | 3 krila | 3 krila | 4 krila | 3 krila | 4 krila | Čelične bradavice | Čelične bradavice | ||
Profil | R32 box | R32 box | R38 box | R38 box | R51 box | R76 ARCO | R38 box | R51 box | |
Spoj | 51 | 76 | 76 | 110 | 95 | 130 | 115 | 95 | |
Dimenzije | mm | 0,5 | 1,1 | 1,0 | 1,4 | 1,2 | 2,7 | 2,1 | 1,9 |
Težina | kg | 0,5 | 1,1 | 1,0 | 1,4 | 1,2 | 2,7 | 2,1 | 1,9 |
Broj u pakovanju | n° | 50 | 30 | 25 | 15 | 18 | 8 | 12 | 14 |
Bušeća glava | BR032051 | BR038076 | BR038115 | BR05190 | BR051115 | |
|---|---|---|---|---|---|---|
| W | W | W | W | W | ||
Profil | Vidija bradavice | Vidija bradavice | Vidija bradavice | Vidija bradavice | Vidija bradavice | |
Spoj | R32 box | R38 box | R38 box | R51 box | R51 box | |
Dimenzije | mm | 51 | 76 | 115 | 90 | 115 |
Težina | kg | 0,5 | 1,3 | 2,3 | 1,8 | 2,3 |
Broj u pakovanju | n° | 50 | 15 | - | 18 | 12 |
Bušeća glava | BR032079 | BR032100 | BR03876 | BR038100 | BR038140 | BR051140 | BR051180 | BR0760180 | |
|---|---|---|---|---|---|---|---|---|---|
| C | C | C | C | C | C | C | C | ||
Profil | 3 krila | 3 krila | 3 krila | 3 krila | 3 krila | 3 krila | 90 | 3 krila | |
Spoj | R32 box | R32 box | R38 box | R38 box | R38 box | R51 box | R51 box | R76 ARCO | |
Dimenzije | mm | 76 | 100 | 76 | 100 | 140 | 140 | 180 | 180 |
Težina | kg | 1,8 | 2,0 | 2,4 | 3,0 | 3,7 | 3,9 | 4,0 | 4,2 |
Broj u pakovanju | n° | - | - | - | - | - | - | - | - |
Bušeća glava | BR032079 | BR038100 | BR038140 | BR051140 | BR051180 | BR076130 | BR076180 | |
|---|---|---|---|---|---|---|---|---|
| J | J | J | J | J | J | J | ||
Profil | 3 krila | 3 krila | 3 krila | 3 krila | 3 krila | 3 krila | 90 | |
Spoj | R32 box | R38 box | R38 box | R51 box | R51 box | R76 ARCO | R76 ARCO | |
Dimenzije | mm | 76 | 100 | 140 | 140 | 180 | 130 | 180 |
Težina | kg | 1,8 | 2,6 | 3,4 | 4,2 | 6,5 | 2,7 | 4,2 |
Broj u pakovanju | n° | 10 | 10 | 5 | 5 | - | 8 | - |

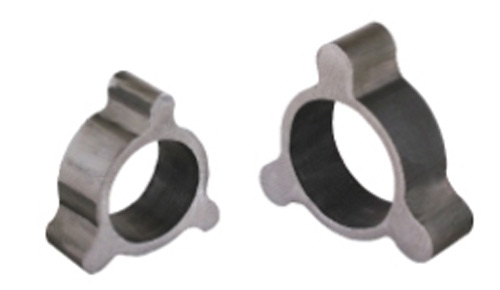

Centrator
Tip centratora / kod | CR32 | CR38 | CR51 | CR76 | |
|---|---|---|---|---|---|
Za sidro | R32 | R38 | R51 | R76 | |
Diametar | mm | 76 | 76 | 90 | 120 |
 |
|||||
Vodilica
Tip vodilice / kod | AR32 |
|---|---|
Navoj | R32 Lijevi muški |
Opis | Spoj S122x108 - (7 / 8") |
 |
|
Vodilica
Tip vodilice / kod | Adaptor |
|---|---|
Navoj | Navoj lijevi ženski R32, 38, 51, 76 |
Opis | Spojnica |
 |
|

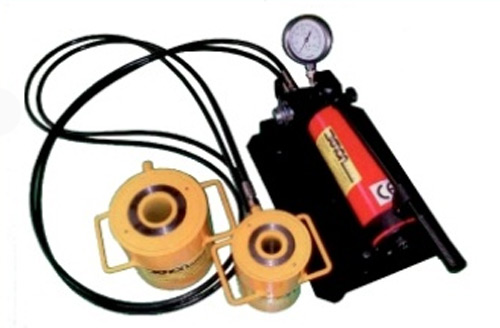

Ručna preša
Opis | Za mjerenje unosa sile |
|---|---|
 |
|
Ventili / Brtve
Ventili | ||
| URJ28 | ||
Opis | 1 / 4" navoj + widia | |
Diametar | mm | 2,8 |
Brtva | ||
| WRJ28 | ||
Dimenzije | mm | 13,5 x 19 x 1,5 |
 |
||
Antikorozivna zaštita – sidra
Sidro | Kod | Toplo cinčanje - max 12 mt |
|---|---|---|
R32 Standard | RR03205SZ | U skladu s UNI-EN ISO 146 specifikacijama s minimalnom debljinom cinka od 55 mikrona. Toplinski proces u skladu s UNI EN 1179/99, 5% Zn.3205S Vruće cinčanje (400 °) uzrokuje djelomičnu kaljenje termic čelika, čiji bi se otpor mogao biti smanjen za oko 15%. |
R32 Termic | RR03205TZ | |
R38x5 Termic | RR03805TZ | |
R38x7 Termic | RR03807TZ | |
R51 Termic | RR05107TZ | |
R76x6 Termic | RR07606TZ | |
R76x8 Termic | RR07608TZ | |
R76x10 Termic | RR07610TZ | |
R90 Termic | RR09008TZ | |
R114 Termic | RR11408TZ |
Sidro | Kod | GALVANIZACIJA max 4 mt |
|---|---|---|
R32 Standard | RR03205SV | Obavlja u skladu s UNI EN ISO 2081 -, 4520, 4042 specifikacije s minimalnim debljinom cinka od 20 mikrona. Pocinčanje se ne vrši na unutarnje stijenke sidara. |
R32 Termic | RR03205TV | |
R38x5 Termic | RR03805TV | |
R38x7 Termic | RR03807TV | |
R51 Termic | RR05107TV | |
R76x6 Termic | RR07606TV | |
R76x8 Termic | RR07608TV | |
R76x10 Termic | RR07610TV | |
R90 Termic | RR09008TV | |
R114 Termic | RR11408TV |
Sidro | Kod | EPOXY SMOLA - max 12 mt |
|---|---|---|
R32 Standard | RR03205SE | PRIMIJENJENA smola: Maraton IQ (Jotun) - dvokomponentni epoksi premaz, bez otapala, izvrsna otpornost na habanje i kemikalije, umjerena fleksibilnost i kompatibilan sa - ISO 3233:1998 (E) standard; PRIPREMA POVRŠINE: čišćenje stupanj SIS SA 2,5 - SSPC SP10, premaz debljina 250 mikrona. Da bi se dopustilo da se navrne matica/spojnica, krajevi sidra nisu zaštićena premazom. cca 6 cm |
R32 Termic | RR03205TE | |
R38x5 Termic | RR03805TE | |
R38x7 Termic | RR03807TE | |
R51 Termic | RR05107TE | |
R76x6 Termic | RR07606TE | |
R76x8 Termic | RR07608TE | |
R76x10 Termic | RR07610TE | |
R90 Termic | RR09008TE | |
R114 Termic | RR11408TE |
Antikorozivna zaštita - spojnice
Tip | Kod | GALVANIZACIJA |
|---|---|---|
R32 Standard / Termic | MR032TG | Obavlja u skladu s UNI EN ISO 2081 -, 4520, 4042 Minimalna debljina cinka 20 mikrona. |
R38x5/R38x7 Termic | MR038TG | |
R51 Termic | MR051TG | |
R76x6 / R76x8 / R76x10 Termic | MR076TG | |
R90 Termic | MR090TG |
Antikorozivna zaštita - matice
Tip | Kod | GALVANIZACIJA |
|---|---|---|
R32 round head | GR032SG | Obavlja u skladu s UNI EN ISO 2081 -, 4520, 4042 Minimalna debljina cinka 20 mikrona. |
R32 exagonal | GR032TG | |
R38 round head | GR038SG | |
R38 exagonal | GR038TG | |
R90 Termic | MR090TG |
Antikorozivna zaštita - ploče
Tip | Kod | GALVANIZACIJA |
|---|---|---|
PR / PRB 150x8 ravna / zaobljena | PR150x8Z | Obavlja u skladu s UNI EN ISO 2081 -, 4520, 4042 Minimalna debljina cinka 20 mikrona. |
PR / PRB 200x8 ravna / zaobljena | PR200x8Z | |
PR / PRB 200x10 ravna / zaobljena | PR200x10Z | |
PR / PRB 200x12 ravna / zaobljena | PR200x12Z | |
PR 200x25 ravna | PR250x25Z |
