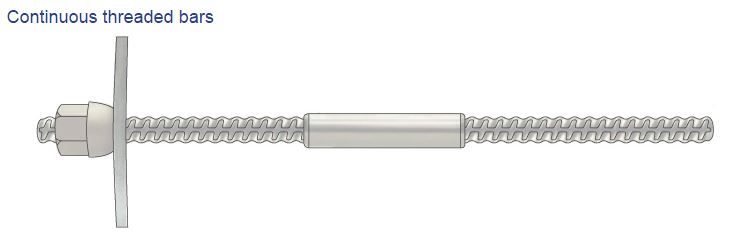

Geotehnička adhezijska sidra sa kontinuiranim navojem

TIP SIDRA		ČELIK 500/550 N/mm2					ČELIK 670/800 N/mm2					ČELIK 900/1100 N/mm2
MODEL		L20S	L25S	L28S	L32S	L40S	L20M	L25M	L28M	L32M	L40M	L20T	L25T	L28T	L32T	L40T
Vlačna čvrstoća (ft)	kN	175	270	340	440	690	250	390	490	640	1010	340	540	670	880	1380
Granica popuštanja (fy)	kN	160	245	310	405	630	210	330	410	540	845	280	440	550	720	1130
Diametar min/max (d)	mm	20/23	25/29	28/32	32/36	40/45	20/23	25/29	28/32	32/36	40/45	20/23	25/29	28/32	32/36	40/45
Sekcija - prosjek	mm2	314	491	616	804	1260	314	491	616	804	1260	314	491	616	804	1260
Težina	kg/m'	2,5	3,9	4,8	6,3	9,9	2,5	3,9	4,8	6,3	9,9	2,5	3,9	4,8	6,3	9,9
Prekid R	N/mm2	550					800					1100
Granica izvlačenja	N/mm2	500,0					670,0					900,0
Postotak istezanja	%	>10%					>10%					>7%
Navoj		Lijevi					Lijevi					Lijevi
Dužine	m'	max 12 mt (ostalo po upitu)					max 12 mt (ostalo po upitu)					max 12 mt (ostalo po upitu)

Spojnice

Spojnica		Tip Standard - Čelik 500/550 N/mm2
Kod		ML20S	ML22S	ML25S	ML28S	ML32S	ML40S
Snaga	kN	175	210	270	340	440	690
Diametar	mm	36	-	40	45	52	65
Duljina	mm	105	-	115	125	140	180
Težina	kg/mt	0,5	-	0,7	0,9	1,4	2,4
Broj u pakovanju	n°	40	-	25	25	20	10
Spojnica		Tip Termic - Čelik 950/1100 N/mm2
Kod		ML20T	ML22T	ML25T	ML28T	ML32T	ML40T
Snaga	kN	340	410	540	670	880	1380
Diametar	mm	-	-	50	55	60	70
Duljina	mm	-	-	160	180	180	220
Težina	kg/mt	-	-	-	-	-	-
Broj u pakovanju	n°	-	-	-	-	-	-

Matice

Matica	Tip Standard - Čelik 500/550 N/mm2
Kod		DL20S	DL22S	DL25S	DL28S	DL32S	DL40S
Snaga	kN	175	210	270	340	440	690
Ključ	mm	36	-	41	46	50	65
Dužina	mm	40	-	45	50	60	70
Težina	kg/mt	0,25	-	0,30	0,45	0,60	1,20
Broj u pakovanju	n°	100	-	50	40	40	20
Matica	Tip Termic - Čelik 950/1100 N/mm2
Kod		ML20T	ML22T	ML25T	ML28T	ML32T	ML40T
Snaga	kN	340	410	540	670	880	1380
Ključ	mm	-	-	46	50	-	-
Dužina	mm	-	-	65	70	-	-
Težina	kg/mt	-	-	-	-	-	-
Broj u pakovanju	n°	-	-	-	-	-	-

Matice s uškom

Eyebolt		Tip Standard - Čelik 500/550 N/mm2
Kod		GL20S	GL22S	GL25S	GL28S	GL32S	GL40S
Snaga	kN	175	210	270	340	440	690
Ključ	mm	36	-	41	46	50	65
Duljina	mm	40	-	45	50	60	70
Težina	kg/mt	-	-	0,8	-	-	-
Broj u kutiji	n°	-	-	-	-	-	-

Eyebolt		Tip Termic - Čelik 950/1100 N/mm2
Kod		GL20T	GL22T	GL25T	GL28T	GL32T	GL40T
Snaga	kN	340	410	540	670	880	1380
Ključ	mm	-	-	-	-	-	-
Duljina	mm	-	-	-	-	-	-
Težina	kg/mt	-	-	-	-	-	-
Broj u kutiji	n°	-	-	-	-	-	-

Pločica

Pločica		PR150X8	PR150X8B	PR200X8	PR200X8B	PR200X10	PR200X10B	PR200X12	PR200X12B	PR250X25
Profil		Ravna	Ravna	Ravna	Ravna	Ravna	Ravna	Ravna	Ravna	Ravna
Mjere	mm	150x150	150x150	200x200	200x200	200x200	200x200	200x200	200x200	250x250
Debljina	mm	8	8	8	8	10	10	12	12	25
Diametar rupe	mm	30	40	30	40	40	48	40	48	48
Težina	kg	1,1	1,1	2,3	2,3	3,2	3,2	3,9	3,9	12,5
Broj u kutiji	n°	10	10	5	5	5	5	5	5	-
